- Производитель:
- Модель:150066
- Доступно:Нет на складе0
Противоморозные добавки для бетона.
Добавки на основе углекислого калия (Поташа).
Принцип действия противоморозных добавок:
При ведении строительных работ в условиях отрицательных температур прибегают к использованию противоморозных добавок.
При отрицательных температурах процесс гидратации цемента замедляется, а при охлаждении бетона до температуры -10°С набор прочности практически прекращается. Химически несвязанная вода превращается в лед, увеличиваясь в объеме на 9–10%. В бетоне возникают напряжения, разрушающие его структуру.
Введение в состав бетонов противоморозных добавок приводит к снижению температуры замерзания воды и способствуют набору прочности бетона, при отрицательных температурах.
Химические соединения противоморозных добавок изменяют физико-химические свойства воды затворения, электрокинетические свойства цементных частиц, растворимость исходных и образующих фаз.
Состав противоморозных добавок.
К противоморозным добавкам относят: поташ (углекислый калий), хлорид кальция, хлорид натрия, нитрит натрия, их смеси и др. В качестве противоморозных добавок часто используются и соли органических кислот, такие как формиат кальция и формиат натрия.
Нитрит натрия используют при температурах до -15°С. Для температуры -30°С применяют поташ (калий углекислый), нитрит-нитрат хлорид кальция. При охлаждении бетона ниже указанных температур твердение практически прекращается.
Недостатком растворов и бетонов с указанными противоморозными добавками является невозможность одновременного наличия совокупности таких свойств, как вязкая подвижность, прочность, водонепроницаемость.
Поэтому противоморозные добавки часто делают многокомпонентными. Их составляющие способны к взаимному усилению и дополнению друг друга и уменьшению возможных побочных эффектов.
В таких составах помимо противоморозных, присутствуют и другие добавки, влияющие на характеристики бетона или раствора. К таким добавкам относятся пластификаторы, гидрофобизаторы, микропенообразователи, стабилизаторы и т.д. Они не только улучшают качество бетона или раствора, но и создают оптимальные условия для наиболее эффективного действия противоморозной составляющей.
Например, чтобы не ухудшать морозостойкость бетона, противоморозные добавки часто вводят в бетонную смесь совместно с одним из замедлителей схватывания - Сульфитно-дрожжевая бражка СДБ, или пластификатор адипиновый (адипинат натрия) ПАЩ-1
Влияние противоморозных добавок на коррозию арматуры.
По степени влияния на коррозию арматуры противоморозные добавки можно разделить на добавки, способствующие коррозии (хлориды натрия и кальция), и добавки, не вызывающие коррозии или препятствующие ей (поташ, нитрат кальция, нитрит натрия, нитрит-нитрат кальция).
Хлориды кальция, натрия или их смеси вызывают коррозию арматуры. Большинство известных аварийных обрушений конструкций связано с локализованной хлоридной коррозией, приводящей к растрескиванию арматуры. Кроме хлоридов, растрескиванию высокопрочной арматуры способствуют нитраты, сульфаты, сульфиды и некоторые другие соли. Опасность возрастает с повышением температуры и концентрации. Поэтому применение таких составов для несущих конструкций запрещено.
Поташ является противоморозной добавкой, нейтральной по отношению к железной арматуре и не вызывает её коррозию. Согласно СНиП 3.03.01-87 поташ рекомендуется использовать в качестве противоморозной добавки как для армированных, так и для неармированных конструкциях.
Противоморозная добавка Поташ (Калий углекислый)

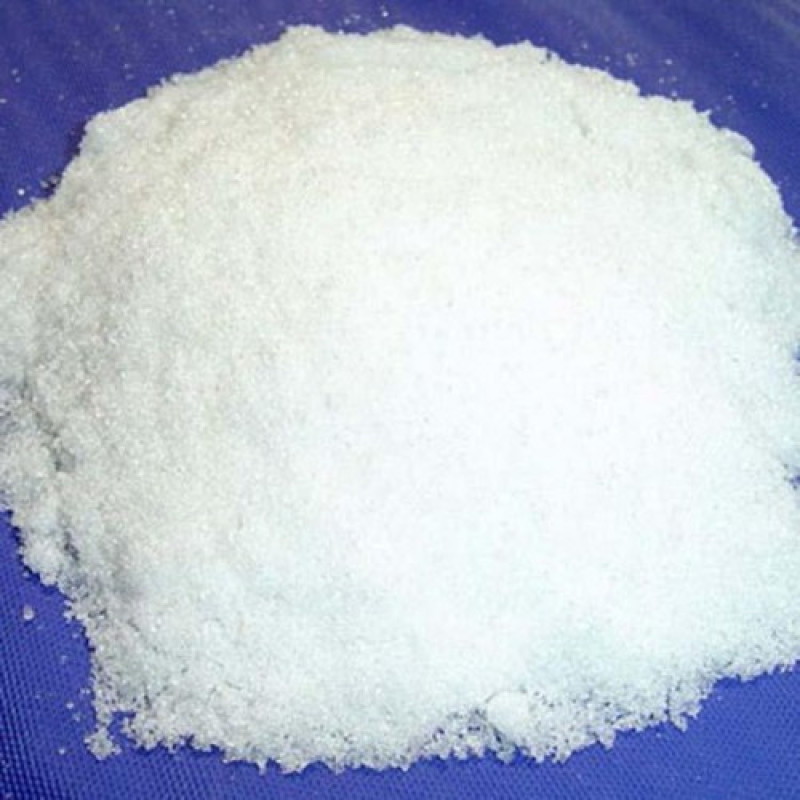

Поташ K2CO3 по ГОСТ 10690-73 "Калий углекислый технический (поташ)" представляет собой кристаллический порошок, хорошо растворимый в воде.
Поташ (K2CO3) даже в незначительном количестве (0,2%) оказывает сильное структурирующее действие на молекулы воды. Эта особенность поташа и характеризует его как противоморозную добавку, так как вода, связанная поляризованными силами, замерзает медленнее. Температура замерзания насыщенного раствора поташа составляет -36,5°С.
Поташ сильно ускоряет схватывание и твердение бетона и применяется при строительных работах в зимний период, если во время выдерживания до приобретения критической прочности температура бетона с максимальной дозировкой добавки не опустится ниже -25°С.
Бетонные смеси с поташом характеризуются весьма короткими сроками загустевания, мало зависящими от температуры (начало - 0,1-2 ч, конец - 0,2-4 ч).
Ускорение твердения бетона вызывается тем, что поташ, изменяя растворимость силикатных составляющих цемента, образует с продуктами его гидратации двойные или основные соли.
При взаимодействии с продуктами гидратации алюминийсодержащих фаз цемента (СЗА, C4AF) поташ образует гидрокарбоалюмиат кальция.
Значительно повысить морозостойкость бетона возможно путём введения в бетонную смесь поташа (карбоната калия) совместно с замедлителем схватывания – (СДБ, ПАЩ-1. Сульфитно-дрожжевая бражка СДБ является смесью кальциевых, натриевых, аммониевых, кальциево-натриевых (аммониевых) солей лигносульфоновых кислот. Пластификатор адипиновый (адипинат натрия) ПАЩ-1 представляет собой натриевую соль адипиновой кислоты.
